概述：
在非滿管管道中流速、流量和流向的測量是很重要的工作，傳統的流量測驗方法主要有水泵計算法、電磁法、水工結構法等，這些測驗方法原理簡單明了，但是有的維護困難、有的精度較低。為適應新時代經濟社會發展和防汛、排澇工作的需求，及時向各級部門提供準確的信息，在需要快速采集監測非滿管管道流量數據，聲學多普勒流量?jī)x測流有不可比擬的優越性。

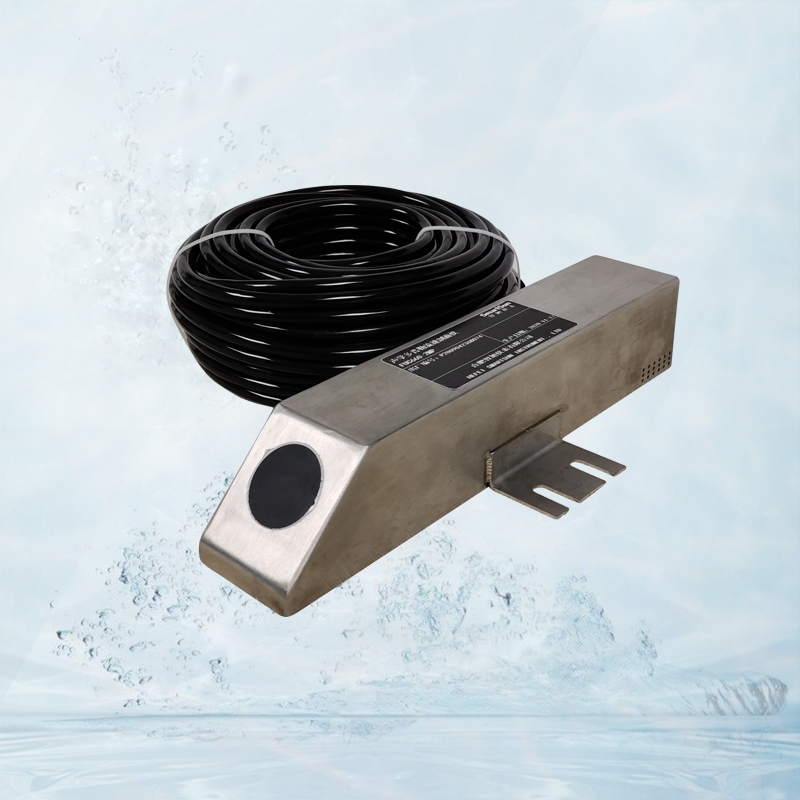

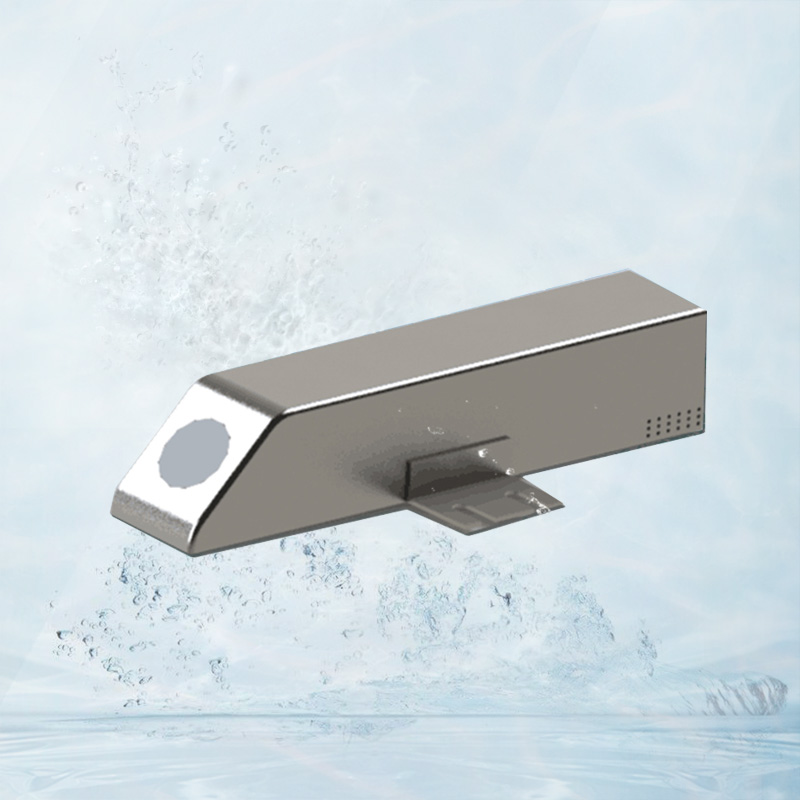

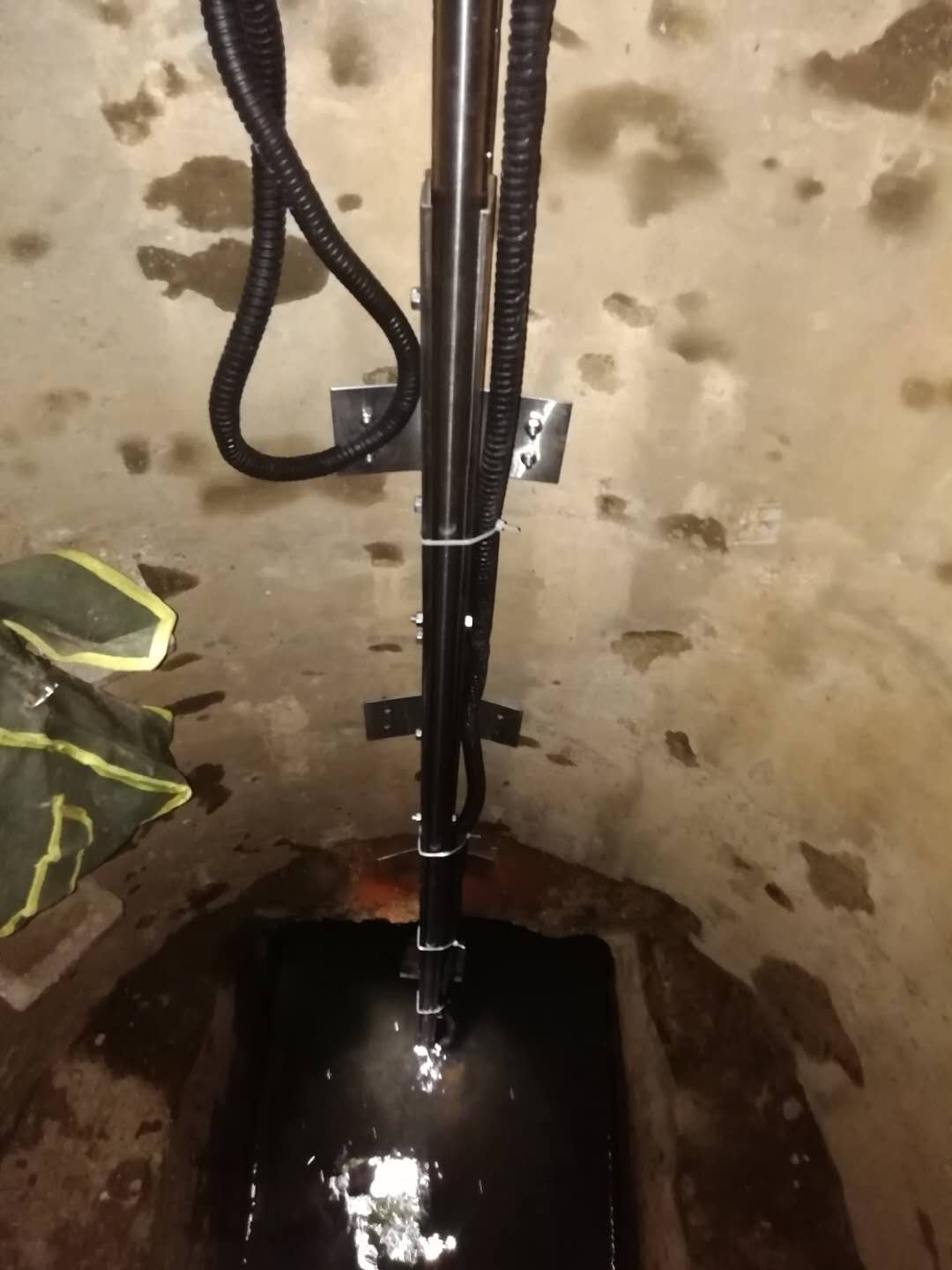

SmartSun FUC660 P系列成為功能強大的管道測流系統。采集高質量的剖面數據，采用坐底的安裝方式，借助于智能聲波脈沖功能，即使水流條件發生變化，仍然可以獲得高分辨率和高質量的流速、流量、流向、水位等數據。特別適用于：
■灌溉渠道
■非滿管管道
工作原理：

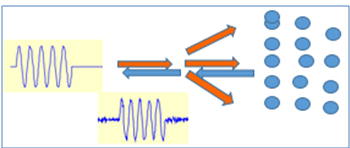

聲學多普勒剖面流量計(ADCP)是利用聲學多普勒效應進行測流的。從設備的換能器發生一定頻率的脈沖，當該脈沖碰到水中的發射物體（如懸浮物質）后產生回波信號，該回波信號被聲學多普勒流速儀接收。懸浮物質會隨水流而漂移，從而產生多普勒效應（即回波信號額頻率與發射信號的頻率之間產生一個頻差），通過測量得到的多普勒頻移可得到相應的流速。
聲學多普勒流量?jī)x安裝有換能器，換能器與安裝中心軸線有一定的夾角，每個換能器既是發射器又是接收器。換能器發射的聲波能集中于較窄的范圍內也稱為聲束。假定懸浮物質的運動速度和水體流速相同，當懸浮物質的運動方向是接近換能器時，換能器接收到回波頻率比發射波的頻率高；當懸浮物質的運動方向是背離換能器時，換能器接收的回波頻率比發射頻率低，根據頻差即可得到水體流速，水流角度。
應用的相關公式：
Fshift/n= -2* Fsource*(Vn/C)
Vh= f(V1,V2,…Vn);
VC= f(Vh，h);

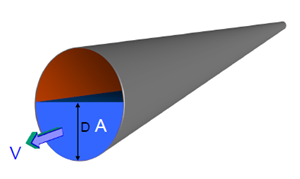

A= f(D，W);
Q = VC *S;
Fsource：發射的超聲波頻率（Hz）
Fshift/n：第n剖面的返回頻率改變量（Hz）
C：聲速（m/s）
V：反射面的水流速度（m/s）
Vh：ADCP所在水層的平均流速（m/s）
Vc：管道平均流速（m/s）
D：水位的高度
W: 管道直徑
A：管道過水面積
Q：管道的總流量（m3/s）
名稱 技術參數
產品型號 FUC660-2M-P
工作頻率 2000KHZ
聲路 平面陣列單波束
測量范圍（寬度） 10米
單元層數 最大256層
單元尺寸 0.06-2m（動態可調）
測量精度 ±0.5%
流速分辨率 0.001m/s
流速測量范圍 ±10m/s
溫度傳感器測量范圍 －25℃～75℃
溫度精度 ±0.4℃
水位測量 內置壓力水位計 測量范圍：最大10m精度：±0.1%FS
工作頻率 1-60min可調
數據輸出 實時水位、平均流速、面積、流量等
工作溫度 －10℃～60℃
存貯溫度 －20℃～70℃
標配深度 水下20m
防護等級 IP68
工作電壓 DC 7-15V
功耗 小于1.0W
通訊協議 MODBUS RS485
傳感器尺寸 295*60*60 mm
空氣中質量 2.3Kg
水中質量 0.24Kg
可靠性 MTBF >=25000h
請致電咨詢。
資料名稱
立即下載
SmartSun FUC660-2M-P 技術手冊
